Sie haben einen Oldtimer oder Jungtimer und hätten gerne (noch mehr) Zusatzinstrumente, aber keinen Platz dafür?
Aber Sie möchten gleichzeitig die Optik ihres Armaturenbretts behalten, wie z.B. bei diesem Käfer?
Dann habe ich mit MobileGauge bzw. CCmeter die Lösung für Sie!

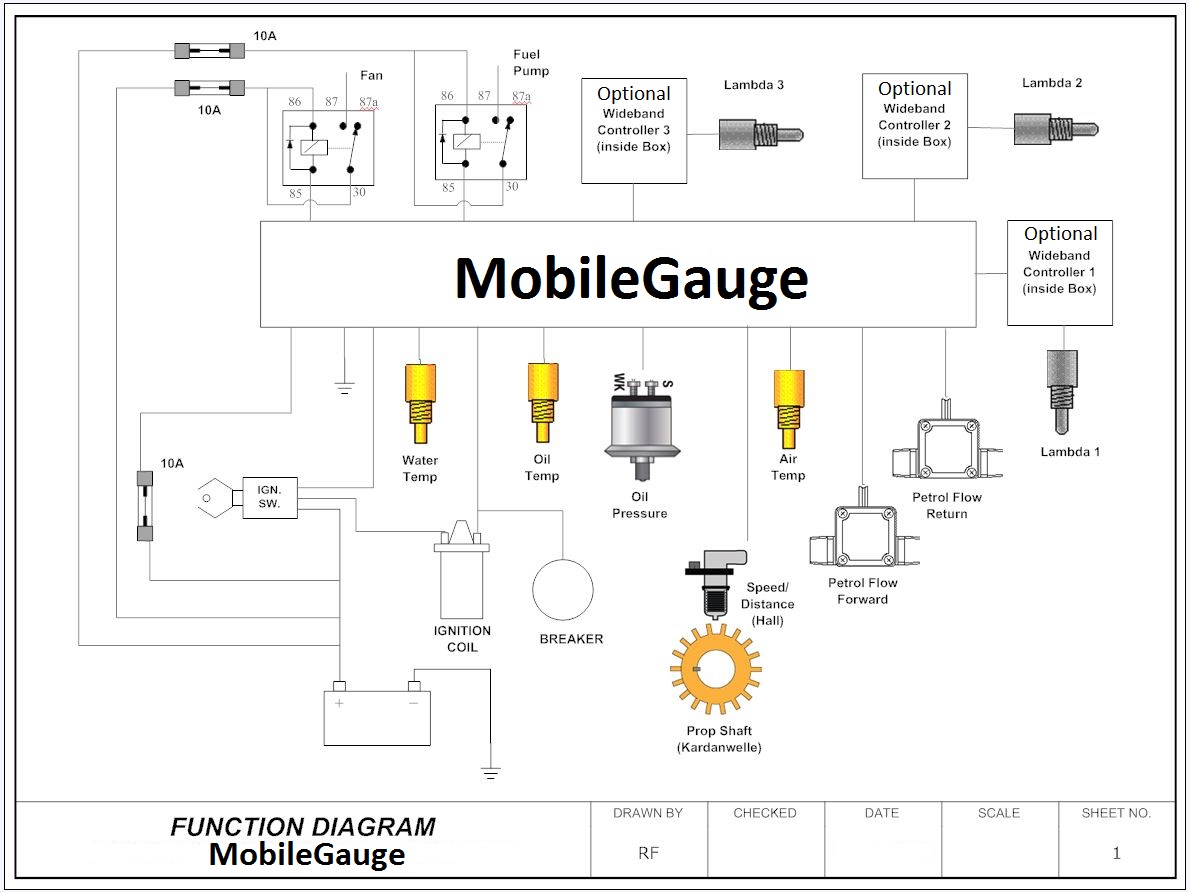

Bei beiden Systemen wird unauffällig im Fahrzeug eine Box verbaut und mit Sensoren (z.B. von VDO) verbunden. Diese Box wertet die Sensoren und Signale aus. Das Funktionsprinzip ist hier schematisch dargestellt:
Und so sieht das dann in der Realität aus:
Die genaue Konfiguration erfolgt dabei immer nach Kundenwunsch . So können die unterschiedlichsten Wünsche bezüglich Sensoren und Fahrzeug erfüllt werden.
Die Anzeige der Werte erfolgt bei MobileGauge über eine OBD2 App (z.B. Torque). Bei CCmeter werden die Werte über ein kleines verkabeltes Touch-Display angezeigt.
Welche Daten können angezeigt werden?
In der Basisversion können die folgenden Werte angezeigt werden, sofern die vorhandenen Sensoren/Geber angeschlossen sind:
- Batteriespannung
- Öldruck (mit VDO-Geber 0-5bar)
- Öltemperatur (mit VDO-Geber 150°C)
- Kühlwassertemperatur (mit VDO-Geber 120°C)
- Getriebetemperatur (mit VDO-Geber 150°C)
- Reservedruck (mit VDO-Geber 0-5bar)
- Reservetemperatur
- Drehzahl (über Klemme 1 an der Zündspule)
- Geschwindigkeit (mit Hallsensor)
- Wegstrecke (mit Hallsensor)
- Verbrauch (mit Durchflussmesser)
- Luftdruck Umgebung
- Über-/Unterdruck im Ansaugtrakt (-1 bis +2 bar)
- Außentemperatur
- Uhrzeit
Die Box ist problemlos mit maximal 3 Breitband-Lambda Controllern der Fa. Knödler oder anderen erweiterbar.
Es gibt zwei Ausgänge an der Box. Über den erste Ausgang kann bei zu hoher Kühlwassertemperatur ein Relais geschaltet werden. Der zweite Ausgang wird angesteuert wenn der Motor läuft (z.B. Benzinpumpe).
Darüber hinaus verfügt die Platine über zusätzliche Schnittstellen für analoge und digitale Inputs. Damit kann man z.B. die Zylinderkopf- oder Abgastemperaturen von 4 Fühlern Typ-K messen.
